معدات الفرز EcoSort 50

مفهوم "صفر نفايات إلى مكب النفايات" الأصلي لشركة إيكو-سبكتروم زيرو ويست روسيا

مزايا المجمع المعياري

1

المجمعات المعيارية ليست منشآت إنشائية رأسمالية (دائمة)

2

حصلت المعدات على استنتاج إيجابي من الخبرة البيئية الحكومية، معتمد من روسبريرودنادزور (هيئة الرقابة البيئية)

3

وقت مثالي للإنتاج والتوريد وأعمال التجميع والتشغيل الأولي

الأثر البيئي والاقتصادي

تقليل العبء على المكب
تخفيض متناسب في رسوم الضرر البيئي السلبي
تحسين الوضع البيئي
تقليل البصمة الكربونية
الإمكانية للحصول على مواد ثانوية (معادن، كرتون، مواد عضوية،
بلاستيك، رماد، حرارة، غاز ثاني أكسيد الكربون، إلخ)

منطقة استقبال النفايات البلدية الصلبة

1

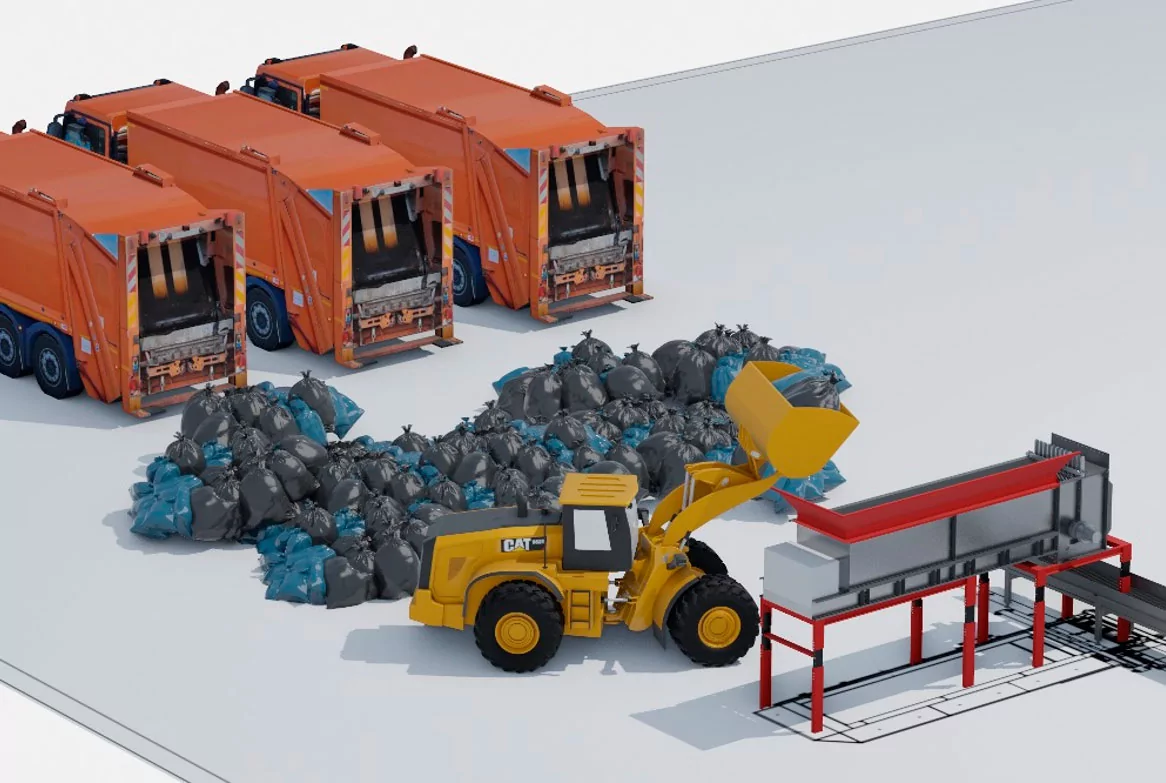

يتم نقل النفايات الصلبة البلدية (TKO) إلى الفرز بواسطة شاحنات القمامة وشاحنات الحاويات. تدخل الشاحنات منطقة استلام النفايات الصلبة البلدية وتفرغ حمولتها.

2

يتم تغذية المواد بواسطة رافعة أمامية مباشرة إلى قواديس ممزقات الأكياس.

3

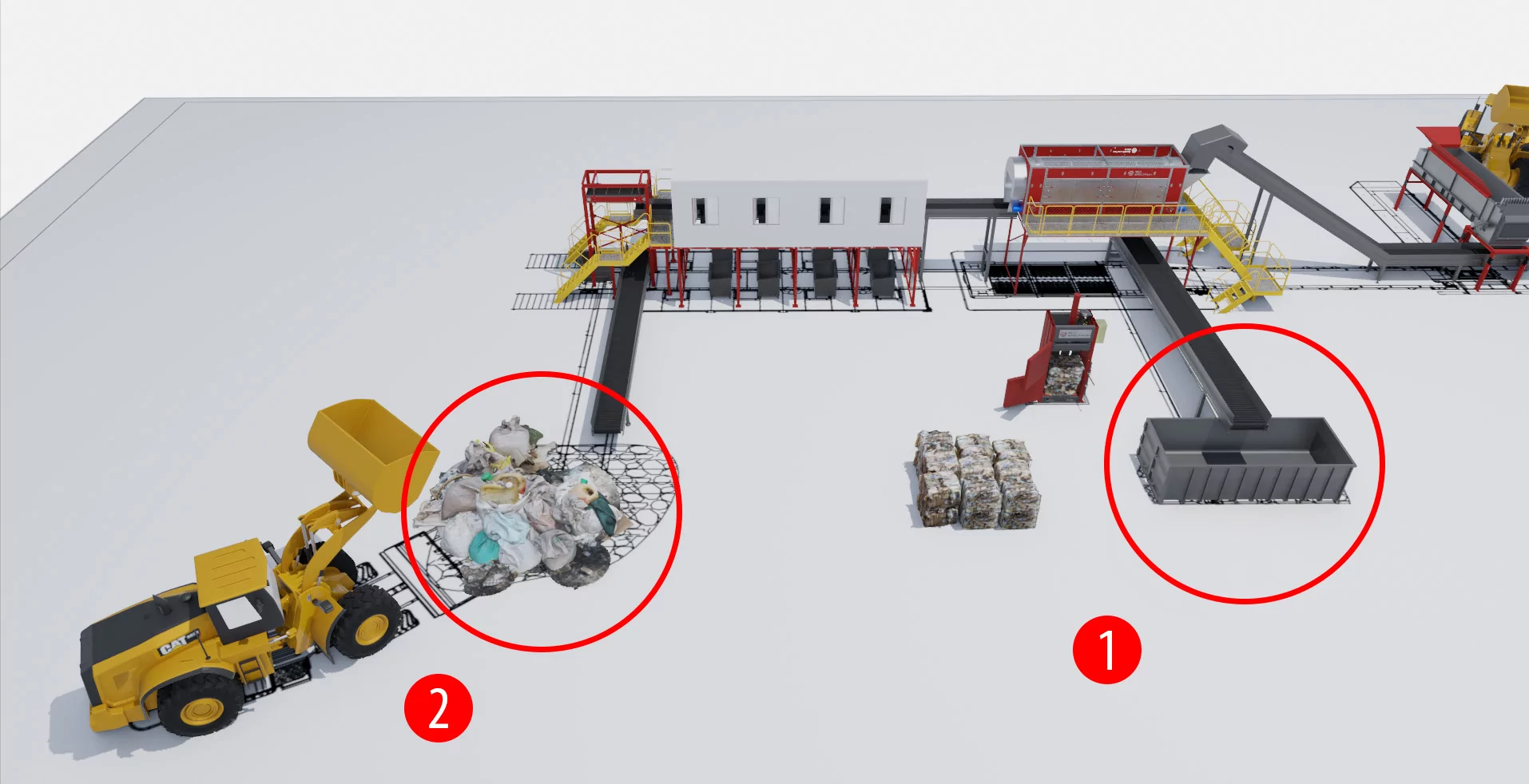

في مرحلة تغذية النفايات الصلبة البلدية بواسطة الرافعة، يقوم العاملون في منطقة التفريغ بانتقاء المواد كبيرة الحجم.

ملاحظة:

يتم تحميل قطع النفايات الكبيرة الحجم في حاوية تجميع سعة 30 م3 ثم تنقل إلى موقع معالجة النفايات الكبيرة الحجم أو دفنها. يمكن توفير مفرمة أو كسارة للتقطيع (كخيار). يمكن توجيه النفايات الكبيرة الحجم المفرومة إلى خط التحييد الحراري، باستثناء المواد التي تحتوي على الخرسانة والخرسانة المسلحة.

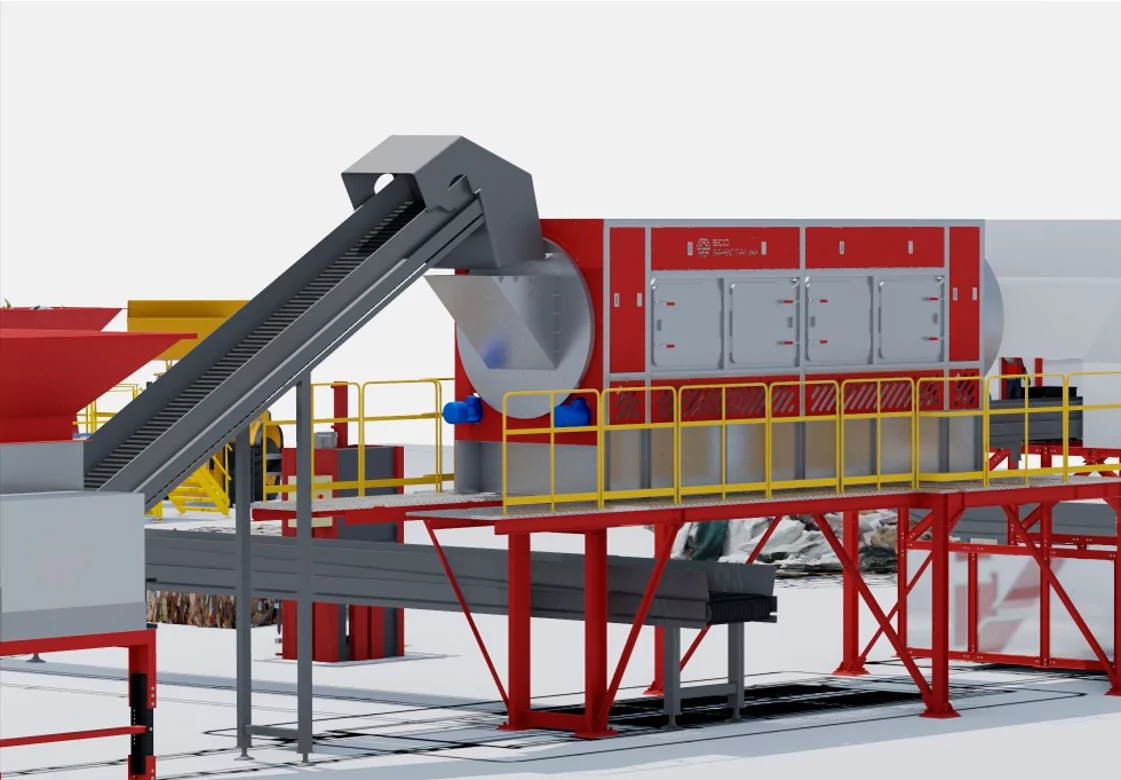

منطقة العرض

1

المنتج السفلي من الغربلة (الكسر العضوي من النفايات الصلبة البلدية لا يتجاوز 70 مم)، ينتقل إلى الناقل المخصص الغربال الأسطواني EcoTrommel'8 (70)، حيث يتم تجميع الكسر المنتقى في منطقة مخصصة. تتم عملية التجميع في أوعية (حاويات) بواسطة رافعة شوكية لنقلها إلى مواقع التسميد.

2

المواد الناتجة أثناء عملية الفرز والتي لم تمر بعملية الغربلة، تنتقل عبر ناقل إلى منطقة الفرز.

الكمية التقريبية للانتقاء: 45% من الحجم الإجمالي

منطقة الفرز

1

ينقل الناقل التغذية (الحزامي-السلسلي) المواد إلى سير الفرز، حيث يتم انتقاء المواد الثانوية (VMR).

2

التركيب المورفولوجي للمواد الثانوية المنتقاة من النفايات (VMR): ورق، كرتون، بلاستيك، زجاجات بولي إيثيلين تيريفثاليت، زجاج، معادن، وغيرها.

3

تم تركيب سير فرز في الكابينة، وتقع أماكن عمل العاملين على طوله، كما تم تركيب صناديق تفريغ. الكابينة مجهزة بتهوية طبيعية سحب وإدخال وتسخين. تم تغليف الكابينة بألواح ساندويتش بسمك لا يقل عن 50 ملم، ومجهزة بسلالم للصعود إلى منطقة العمل.

منطقة تراكم VMR

1

ينقل الناقل التغذية (الحزامي-السلسلي) المواد إلى سير الفرز الأولي، حيث يتم انتقاء المواد التي قد تُلحق الضرر بالمعدات اللاحقة أو تقلل من إنتاجيتها.

2

ينقل الناقل التغذية (الحزامي-السلسلي) المواد إلى سير الفرز الأولي، حيث يتم انتقاء المواد التي قد تُلحق الضرر بالمعدات اللاحقة أو تقلل من إنتاجيتها.

من الممكن تجهيزه اختيارياً بحاويات لجمع المواد الثانوية. كما يمكن تفريغ المواد الثانوية في مناطق مجهزة مسبقاً بحواجز لمنع الاختلاط، ثم يتم جمعها من الموقع بواسطة رافعة شوكية.

الكمية التقريبية: 3-5% من الحجم الإجمالي

منطقة فصل المعادن

1

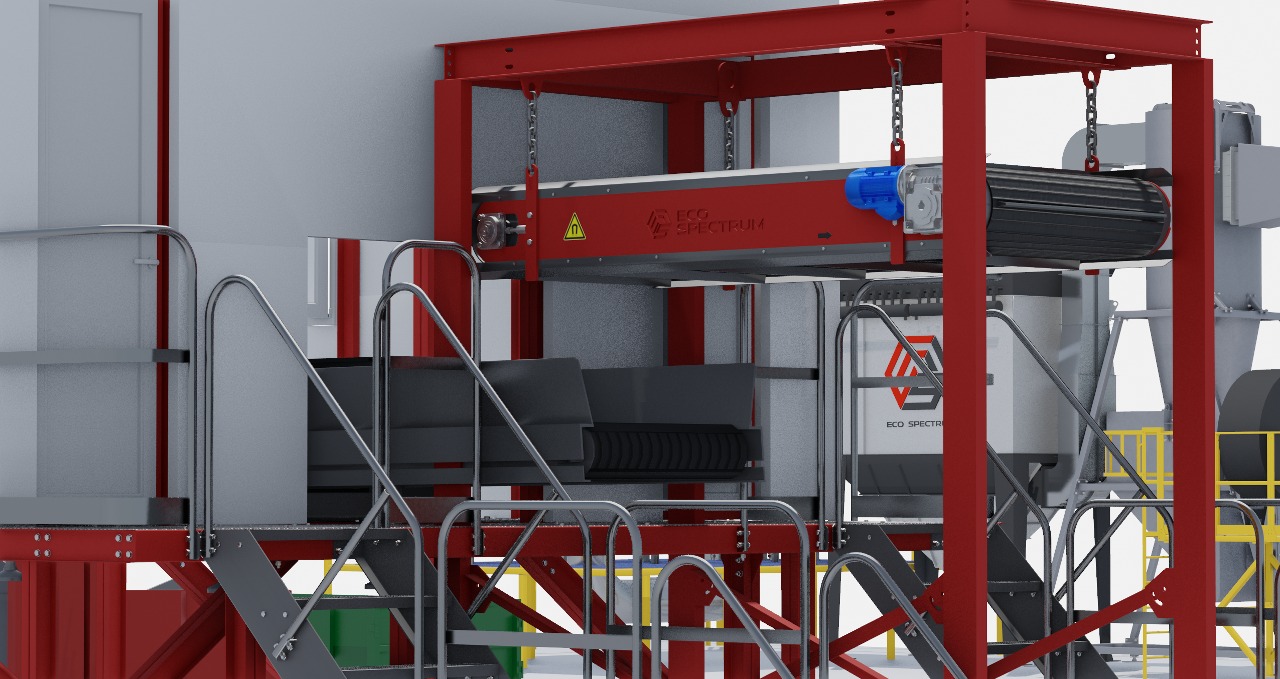

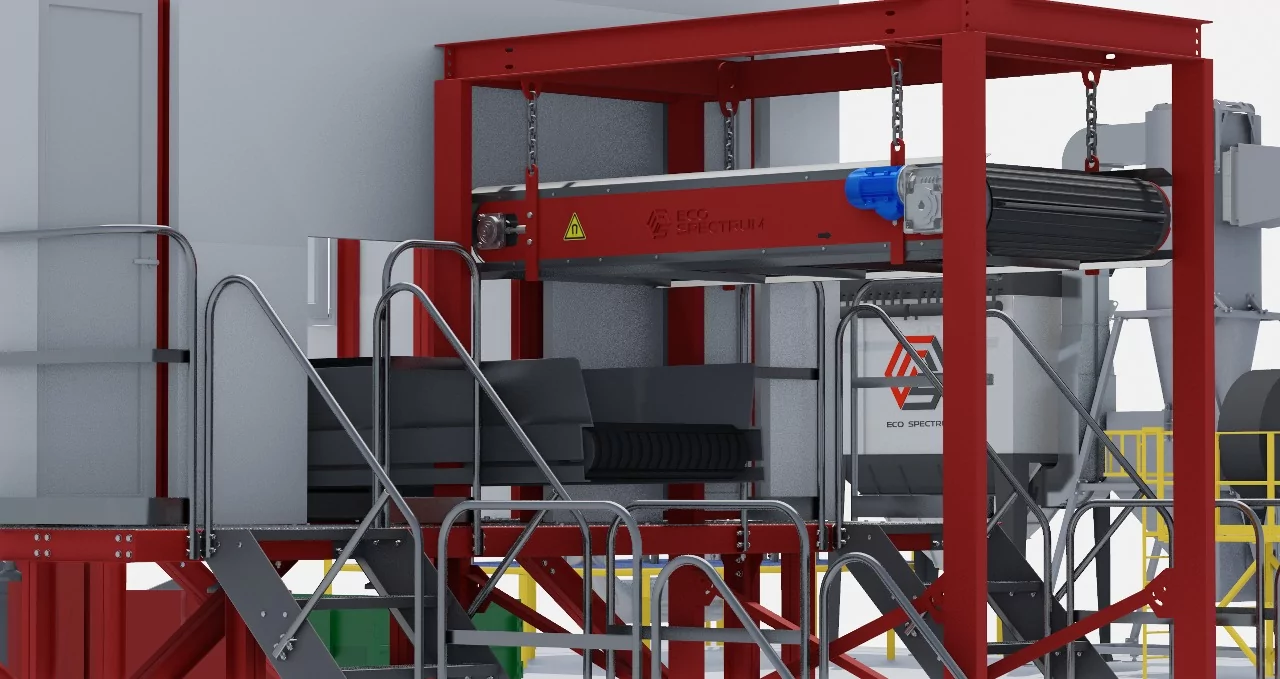

تُركَّب فاصلات الحديد المعلقة في نهاية خط الفرز فوق السير الناقل بهدف استخلاص الشوائب المغناطيسية الكبيرة من التدفق المنقول. تتكون فاصلات الحديد من نظام مغناطيسي بعيد المدى على شكل وحدة، وغطاء وقائي، ونظام تنظيف – آلي أو ميكانيكي.

2

نتيجة الفصل بهذا النوع من المعدات هي كسرة مغناطيسية عالية المحتوى من الحديد. تستخلص التضمينات المعدنية كبيرة الحجم جدًا بكتلة تصل إلى 30 كجم من مسافة تصل إلى 350 ملم.

تنظيف آلي
يتم التنظيف المستمر من الشوائب المغناطيسية في الوضع الآلي ولا يتطلب تدخل العاملين.

منطقة لتخزين النفايات العضوية ومخلفات النفايات البلدية الصلبة

1

بعد الغربلة وفصل الكسور الأقل من 70 ملم، تنتقل المواد الخام المنتقاة إلى منطقة التجميع. في هذا الخيار، يتم التجميع في حاويات لنقلها لاحقًا إلى منطقة مواقع التسميد. كما يمكن التجميع بشكل متراص ومن ثم تحميلها في مركبات النقل بواسطة رافعة شوكية دلوية لنقلها إلى مواقع أخرى. إذا كانت منطقة التسميد تقع على مقربة مباشرة من المجمع، يمكن توفير نقل بواسطة ناقل أو معدات رفع.

2

بعد الفرز، يتم نقل "المخلفات" (الذيل) من النفايات الصلبة البلدية بواسطة خط ناقل إلى منطقة التجميع من أجل التخلص الحراري اللاحق. يتم تجميع المواد الخام بشكل متراص وتُنقل بواسطة رافعة شوكية دلوية إلى منطقة تحميل النفايات (القادوس الاستقبالي للمحرقة).

منطقة تحميل مخلفات شركة TKO

1

منطقة تحميل "المخلفات" (الذيل) من النفايات الصلبة البلدية عبارة عن مساحة للتجميع التشغيلي (اليومي) للمواد الخام، حيث تعمل رافعة شوكية في الموقع، وتقوم بتحميلات دورية في القادوس.

2

القادوس هو جهاز تحميل الفرن، ويتكون من قمع التحميل وأجهزة التغذية إلى غرفة الاحتراق.

من الممكن توفير تغذية أوتوماتيكية بواسطة ناقل، وهذا يتطلب تصميمًا إضافيًا وربطًا بالموقع من حيث موقع جميع مكونات الخط التكنولوجي.

منطقة المعالجة الحرارية لمخلفات النفايات البلدية الصلبة

1

وحدة تحييد النفايات (المحرقة HURIKAN 2000 R):

عقدة التحميل (قادوس)
الغرفة الرئيسية / غرفة الاحتراق
الغرفة الثانوية / غرفة الاحتراق الثانوي
أجهزة الحرق
عقدة التفريغ (قادوس)
مجاز التحويلة (بايباس)
مدخنة (طارئة)
لوحة التحكم الرئيسية

2

وحدة تنظيف الغاز (تنظيف غاز جاف):

إعصار بطاريات
نظام حقن الكيماويات الجافة
مرشح إعصاري
مرشح كيسي
ضاغط
ممتز فحمي
مروحة طرد (مدخنة ميكانيكية)
مدخنة (رئيسية)
قنوات الغاز
هياكل معدنية (إطارات وغيرها)

من الممكن تطبيق نظام تنظيف الغازات من النوع «الرطب».
يتم تحديد نوع وتجهيزات وحدة تنظيف الغازات بناءً على متطلبات منطقة الوقاية الصحية، والتركيب المورفولوجي، والشروط الفنية للموقع، والظروف المناخية للتشغيل.

تجهيزات المجمع

مُمزق الأكياس:

الإنتاجية: 30 طنًا عند كثافة 350 كجم/م³؛
قدرة المحرك الرئيسي: 22 كيلوواط 380 فولت؛
حجم القادوس التجميعي: 20 م³

الفاصل الدوار:

قدرة المحرك: 4 × 5.5 كيلوواط؛
مادة الأسطوانة: فولاذ 09Г2С؛
الأبعاد: 2551 × 2650 × 9174 ملم

الفاصل المغناطيسي:

الأبعاد: 2475 × 1429.5 × 480 ملم؛
أبعاد المغناطيس: 1360 × 990 × ارتفاع 280 ملم؛
قدرة المحرك: 2.2 كيلوواط، 3/400 فولت، 50 هرتز

المكبس المضغوط:

المواصفات الفنية - وفقًا للمهمة الفنية للعميل

الكبائن المناخية

الإنتاجية: 30 طنًا عند كثافة 350 كجم/م³؛
قدرة المحرك الرئيسي: 22 كيلوواط 380 فولت؛
حجم القادوس التجميعي: 20 م³

المحرقة H3000R مع وحدة تنظيف الغازات:

الإنتاجية: 2 طن/ساعة
متوسط استهلاك الكهرباء اليومي: 210 كيلوواط

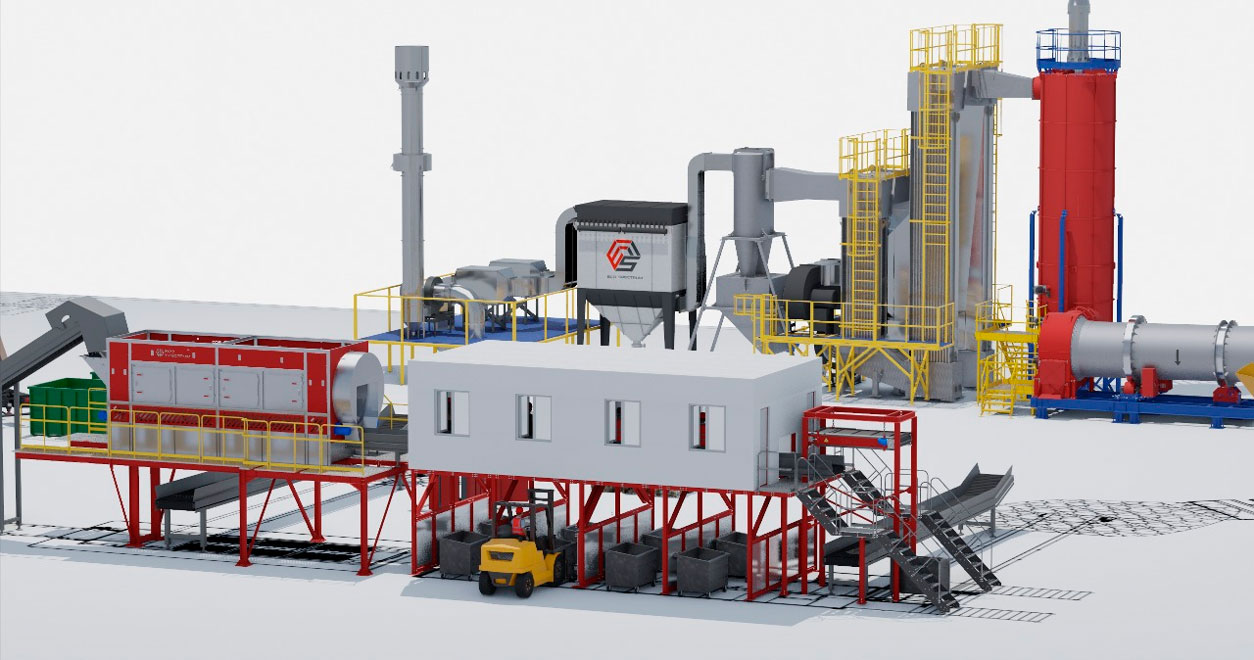

منظر عام لخط فرز المجمع

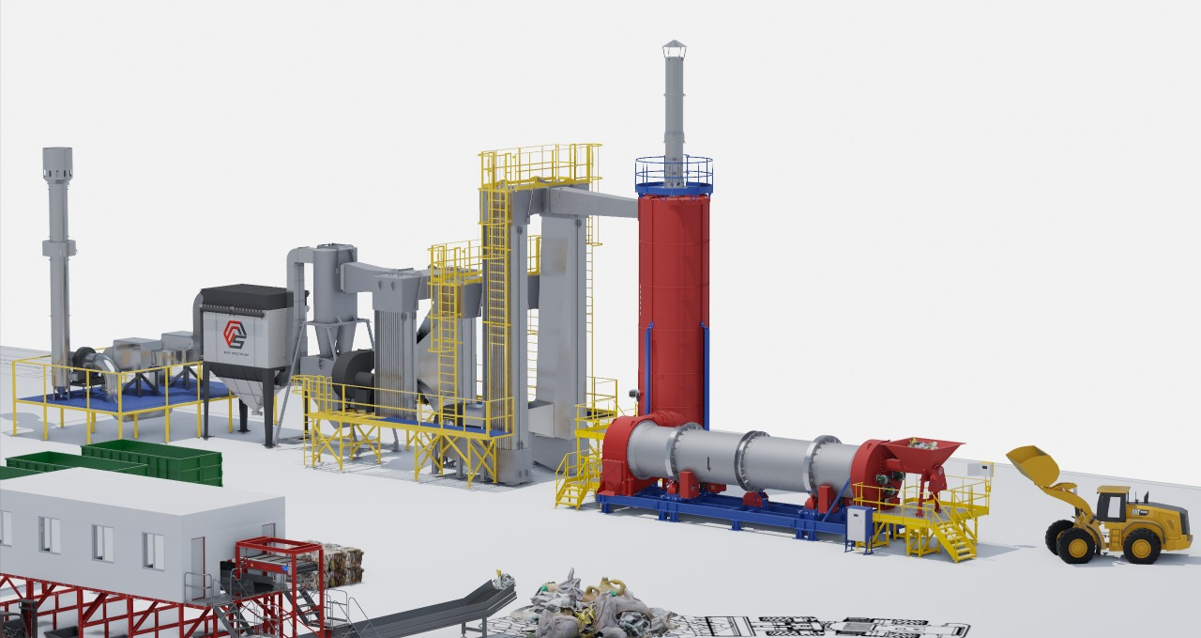

منظر عام لخط المعالجة والتخلص

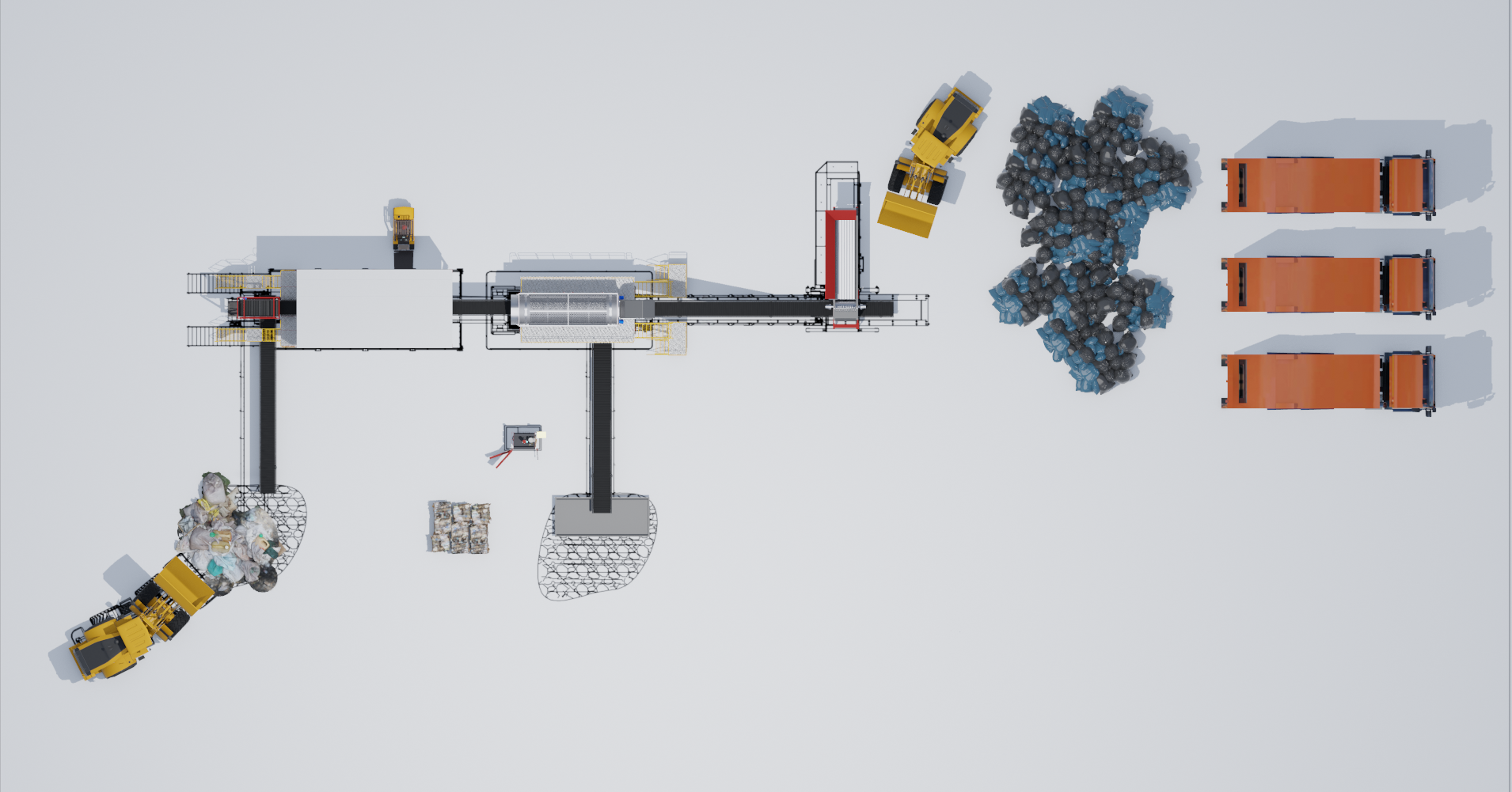

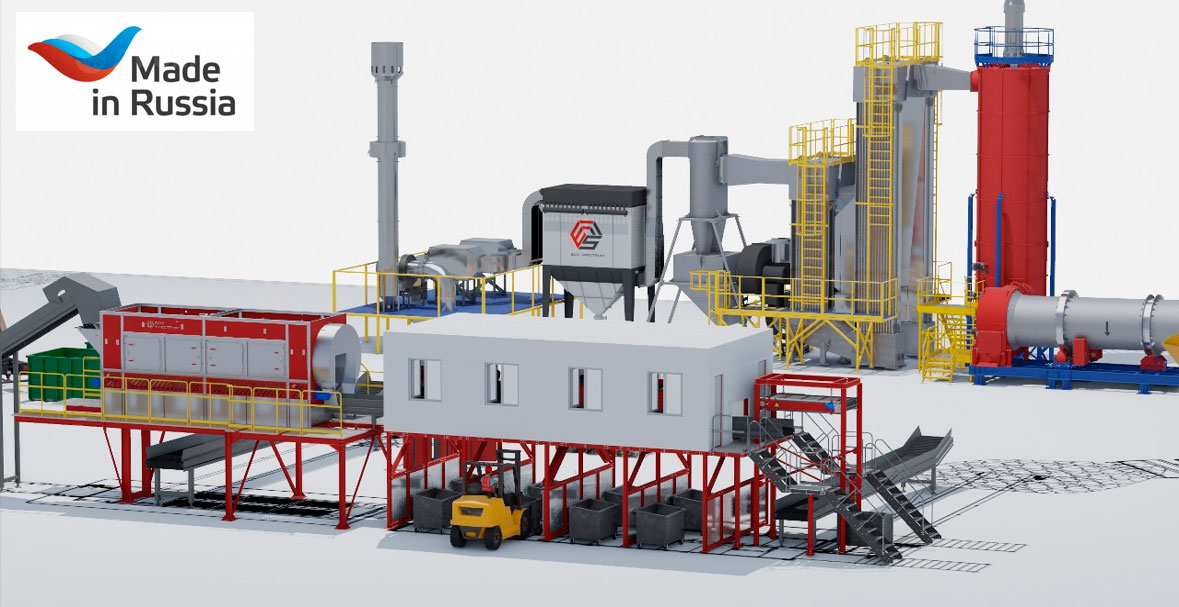

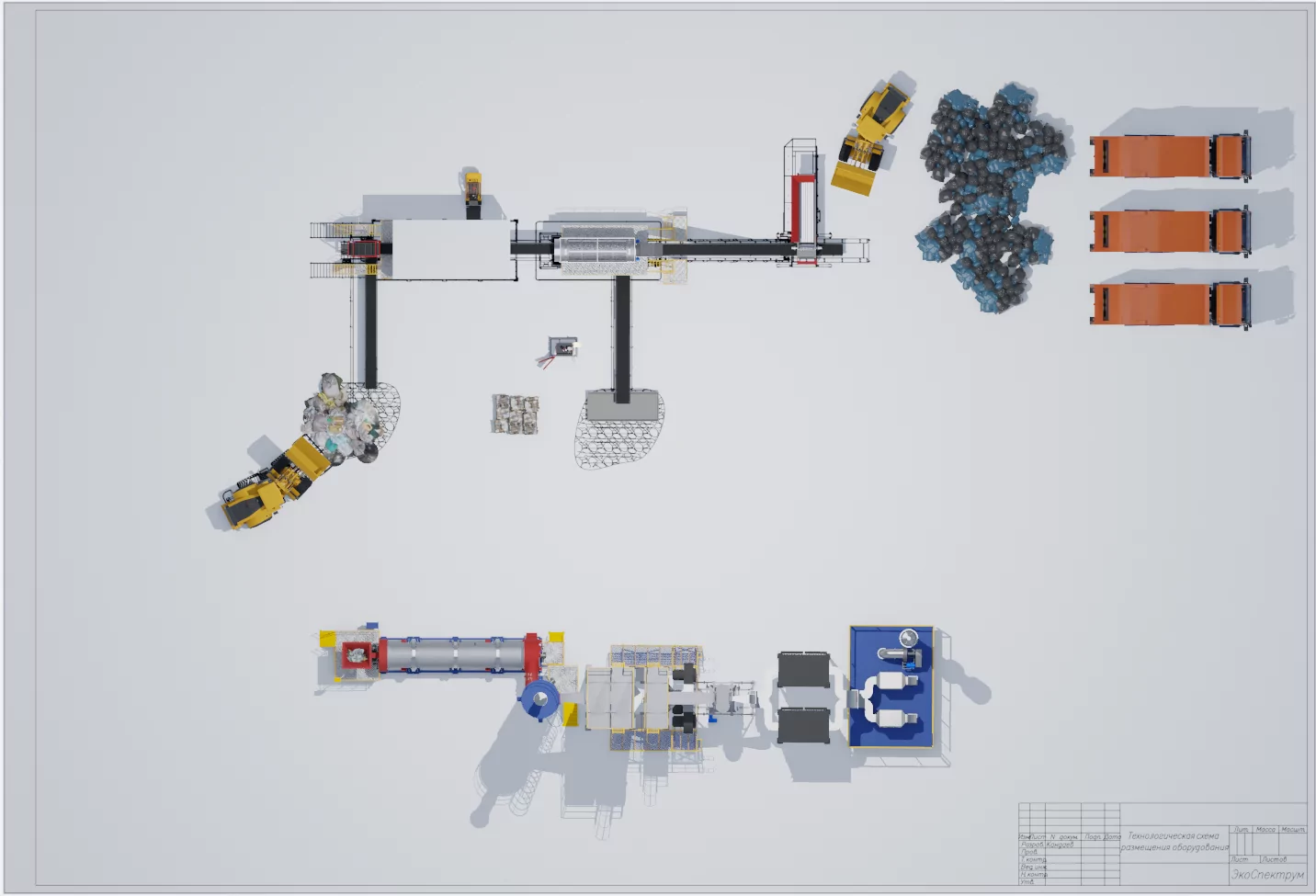

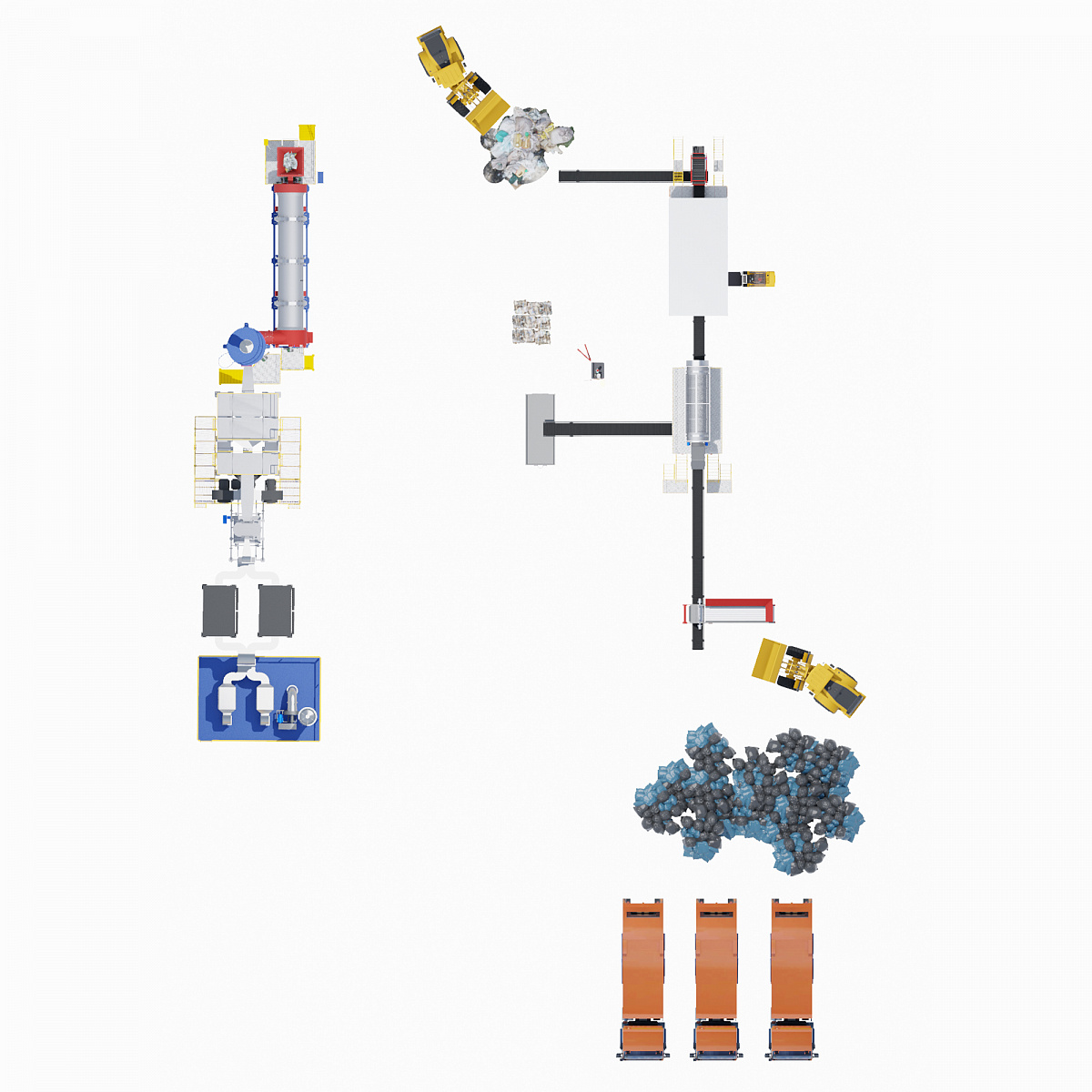

منظر عام للمجمع

منطقة الحماية الصحية

يتم مراقبة جودة انبعاث الملوثات في الغلاف الجوي وفقًا للجدول الزمني المعتمد من قبل المنظمة المشغلة، من مدخنة الوحدة بعد نظام تنظيف الغازات (تمت الموافقة على قائمة مؤشرات الملوثات المعيارية بموجب أمر وزارة الموارد الطبيعية والبيئة الروسية بتاريخ 12 نوفمبر 2021 رقم 844). ستؤثر التركيبة المورفولوجية للنفايات، ووجود/غياب الانحرافات عن وضع التشغيل الموصى به للمعدات على تركيز الملوثات في الانبعاث الصناعي.

وفقًا لنتائج تشتت الانبعاثات في الغلاف الجوي، سيصل تركيز الملوثات على حدود منطقة الحماية الصحية (СЗЗ) إلى مؤشرات آمنة لحياة وصحة المواطنين. وبالتالي، لغرض ضمان الرقابة العامة على جودة البيئة في منطقة نشاط منشأة تحييد/التخلص من النفايات الصلبة البلدية، نوصي بتركيب أنظمة القياس التلقائي لحالة الهواء الجوي على حدود منطقة الحماية الصحية.

حجم منطقة الحماية الصحية للوحدة H2000R هو 500 متر. يُسمح بتقليل حجم منطقة الحماية الصحية عند إثبات تحقيق تأثيرات على الهواء الجوي تصل إلى حدود التركيز المسموح بها والحدود القصوى المسموح بها.

ملاحظة:

التحكم التلقائي* في حالة وديناميكية التغيرات في الخلفية الإشعاعية ومستوى تلوث الهواء الجوي حول محيط منطقة الحماية الصحية سيضمن الرقابة العامة للحفاظ على جودة البيئة المناسبة، وبالتالي، سيرفع مستوى ثقة السكان في منشآت معالجة النفايات. ستشجع شفافية مخطط حركة ومعالجة النفايات الصلبة البلدية على تعزيز صورة إقليم كراسنودار، باعتباره منطقة تتحمل المسؤولية البيئية. يمكن أن يصبح المشروع المقترح نموذجًا أوليًا للتوسع المستقبلي سواء داخل الإقليم أو في جميع أنحاء أراضي الاتحاد الروسي.

*لا يشمل سعر المجمع هذه المعدات.

تصرف

يتضمن التخلص من النفايات استخدام النفايات الصلبة البلدية كمصدر متجدد للطاقة (موارد طاقة ثانوية) بعد استخلاص المكونات المفيدة منها في منشآت المعالجة التي تتوافق مع المتطلبات المنصوص عليها في البند 3 من المادة 10 من هذا القانون الفيدرالي "بشأن نفايات الإنتاج والاستهلاك" (التخلص من النفايات عن طريق استخلاص الطاقة).

يسمح المشروع المقترح بما يلي:

استخلاص المواد الثانوية وأكثر المكونات خطورة في النفايات الصلبة البلدية من التدفق العام للنفايات المستلمة؛
بدء عمليات توليد الطاقة الكهربائية والحرارية نتيجة حرق النفايات وفقًا للمواصفات الفنية التي حصلت على تقرير إيجابي من الخبرة البيئية الحكومية*.

* لاستخلاص الطاقة الحرارية والكهربائية، ستكون هناك حاجة إلى وحدات معدات إضافية، وكذلك حل تكنولوجي لاستخدام الطاقة المنتجة.

استخدام بقايا الرماد (التخلص)

قد تحتوي النفايات الموجهة للتحييد في الوحدة على مواد غير قابلة للاشتعال ذات درجة انصهار عالية، والتي تتحول إلى رماد. يؤثر وجودها على نسبة الرماد: الحجم وتركيب البقايا.
يتيح تحديد التركيب المكوني وفئة خطورة بقايا الرماد من قبل خبراء المختبر التجريبي حل مسألة إمكانية إعادة تدويره أو استخدامه لاحقًا.

من الممكن تجهيز المعدات بمنظومات لالتقاط ثاني أكسيد الكربون بهدف تسويقه كمواد ثانوية.

مميزات معدات Eco-Spectrum

مقاومة التآكل

يتم ضمان الجودة العالية لمنتجاتنا من خلال مستوى رقابة دقيق على جودة المواد عند الاستلام والمراقبة في كل مرحلة من مراحل الإنتاج، وصولاً إلى الاختبارات المصنعية لكل مكون ومعدة بشكل كامل.

الموثوقية

يتم زيادة العمر الافتراضي وتقليل تآكل مكونات ووحدات معدات الناقلات باستخدام مجموعة من الحلول الهندسية المطورة على أساس تحليل تشغيل المعدات وملاحظات المستخدمين.

التقنية العالية

التقنيات التي نطورها هي أفضل التقنيات المتاحة، حيث تجمع بين الإنجازات الحديثة للعلوم والتكنولوجيا، والحلول العملية للمهام الاستراتيجية للدولة في مجال حماية البيئة، بما يتوافق مع المعايير الوطنية والدولية.

مراحل الترخيص

يتم ترخيص الأنشطة في مجال إدارة النفايات من قبل الخدمة الفيدرالية للإشراف على استخدام الموارد الطبيعية.

المتطلبات الإلزامية للحصول على ترخيص لتحييد / التخلص من النفايات ذات فئات الخطورة من I إلى IV:

1

وجود مباني ومنشآت ومعدات لدى طالب الترخيص، مملوكة له بحق الملكية أو على أي أساس قانوني آخر، ومتوافقة مع متطلبات حماية البيئة؛

2

وجود معدات مملوكة بحق الملكية أو على أي أساس قانوني آخر؛

3

وجود تدريب مهني للأشخاص المسموح لهم بالتعامل مع النفايات؛

4

وجود خبير بيئي حكومي (ГЭЭ) للمعدات / التقنية؛

5

وجود استنتاج إيجابي من الهيئة الصحية الوبائية حول مطابقة المباني والمنشآت والمعدات والمرافق الصحية المستخدمة أو المخطط استخدامها لتنفيذ الأعمال المعلنة للمعايير الصحية؛

6

نتيجة إيجابية للتفتيش الترخيصي من قبل هيئة الرقابة على الموارد الطبيعية (أو الهيئة الإقليمية)، مصاغة في محضر تفتيش.

ملاحظة: تم الحصول على استنتاج إيجابي من الخبرة البيئية الحكومية لهيئة الرقابة على الموارد الطبيعية للمعدات

الشهادات والخبرة البيئية الحكومية للمعدات (المحارق)
